小型挖掘機上的電磁閥有很多種，首先我們要知道電磁閥工作原理，挖掘機械的電磁閥是利用電磁鐵推動閥芯來控制壓縮空氣方向，從而控制氣動執行器開關方向的。電磁換向閥根據不同要求可實現兩位三通、兩位五通等。

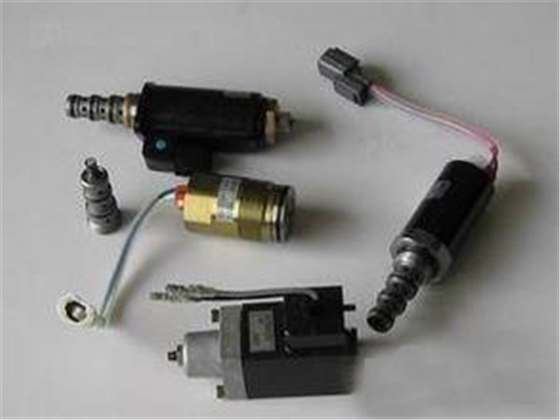

小型挖掘機用電磁閥

一、電磁閥的結構：線圈、磁鐵、頂桿。

小型挖掘機的電磁閥工作原理是當線圈接通電流后，產生了磁性，跟磁鐵相互吸引，磁鐵就拉動頂桿，關閉電源，磁鐵和頂桿復位，就完成了作業過程。

二、小型挖掘機上操作電磁閥用的電磁鐵分為交、直流兩種

交流電磁鐵的電壓一般為220V，其特點啟動力較大，換向時間短，價廉。但是當閥芯卡住不夠而使鐵芯吸不上時，電磁鐵容易因電流過大而燒壞，所以工作可能性較差，動作有沖擊，壽命較短。直流電磁鐵電壓一般為24V，其優點是工作可靠，不會因閥芯卡住而燒壞，壽命長。

三、電磁閥的分類

1、直動式電磁閥

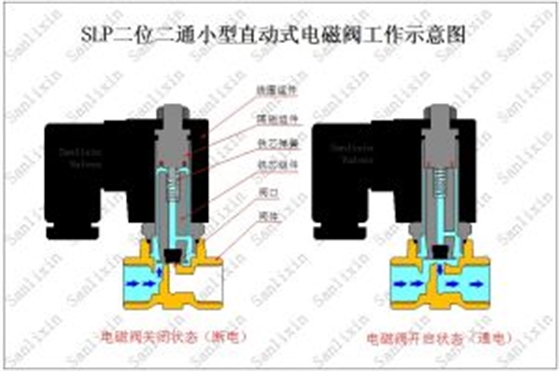

（直動式電磁閥工作原理）

1/5
